【0】註意

1B（Byte）=8b（bit）

即1MB=8Mb

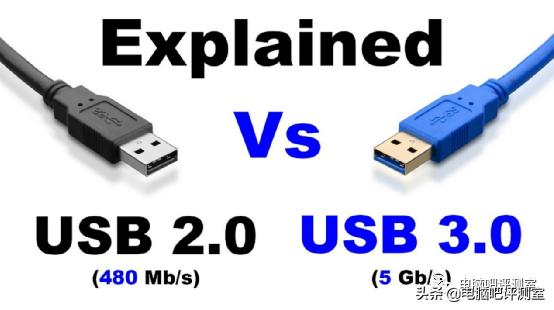

【1】USB 2.0（480Mb/s）

USB 2.0誕生於21年前，至今依舊活躍於當前所有市售高、中、低階主板上，具體的集成數量一般是4-12個，隻是我們日常在盤點說明主板功能時默認將其忽略，而直接點明USB 3.0的情況。

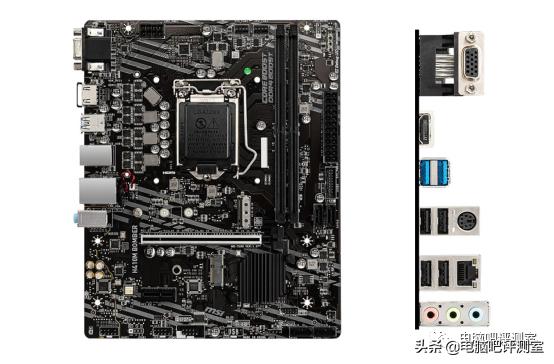

以上一代主流的H410M爆破彈為例，盡管采用H410芯片組情況下USB 3.0數量被限制為最多4個（一般是2後置+2前置)，但H410可以另外提供10個USB 2.0，每一個的帶寬為480Mbps，除掉各種損耗後約合40MB/s傳輸速度，這個速度（帶寬）不僅比百兆寬帶快（100Mbps），也可以滿足絕大部分U盤的高速傳輸需求，此外非常適合接時下必備的USB鍵盤、鼠標、音箱等。

H410M爆破彈和其他市售H410主板一樣，提供瞭6個USB 2.0接口（4後置+2前置），而共計8-10個USB接口對於當下傢庭或普通商業用戶來說，幾乎沒有不夠之說。

【2】SATA-II（3.0Gb/s）

SATA-II誕生於17年前，在當下主流平臺的英特爾、AMD主板上已經絕跡，但仍然被一些低功耗平臺以及國產處理器平臺所支持。該接口可以提供3.0Gb/s的帶寬，正好是SATA-III（6.0Gb/s）的一半。

最後一代集成SATA-II接口的主流平臺是與英特爾第四代Haswell處理器所搭配的8系列主板中的H81、B85和Q85。像H81芯片組可以提供2個SATA-II+2個SATA-III，而B85則可以提供2個SATA-II+4個SATA-III。從100系列（H110時代）開始，SATA-II正式清0。

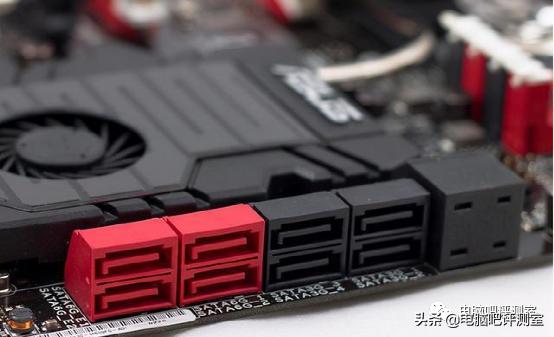

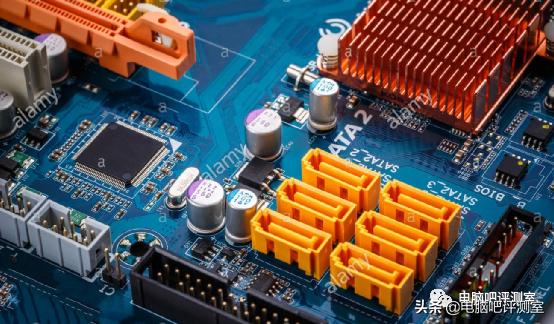

如果你的主板上同時有這兩種版本的SATA接口，那麼廠商一定會在顏色以及標註上進行區分。具體用什麼顏色區分不像USB那樣統一，廠商都有自己的喜好，文字標註常見的方式有兩種，一種是SATA6G_1、SATA6G_2、SATA3G_1、SATA3G_2等用接口帶寬來區分，另一種是SATA3_1、SATA3_2、SATA2_1、SATA2_2等用版本來區分，原則上第一種方法更標準。

我們都知道，SATA-III的帶寬為6.0Gb/s，實際傳輸速度上限約為550MB/s，SATA-II相當於砍半，也就是說最大傳輸上限不會超過300MB/s。那麼這個接口會嚴重限制固態硬盤性能嗎（機械盤一般達不到SATA-II的上限的）？

答案是：不會

因為這個速度僅僅是限制固態硬盤的連續傳輸速度，而不會影響關系到系統響應的4K速度（因為SATA固態硬盤的4K隨機速度一般不會超過50MB/s），所以不會影響日常體驗，隻是在你傳輸大體積文件的前幾秒會慢些，可能會從500MB/s限制到300MB/s以下。為什麼說也隻是影響前幾秒呢？因為大部分SATA盤Cache用完後，速度會掉到200MB/s以內，入門一點的型號會掉到100MB/s以內。

【3】PCI-E 2.0

PCI-E 2.0誕生於14年前，盡管當下主流新式CPU、芯片組PCH芯片均紛紛內建PCI-E 3.0/4.0通道，但上代PCI-E 2.0離我們並不遙遠。

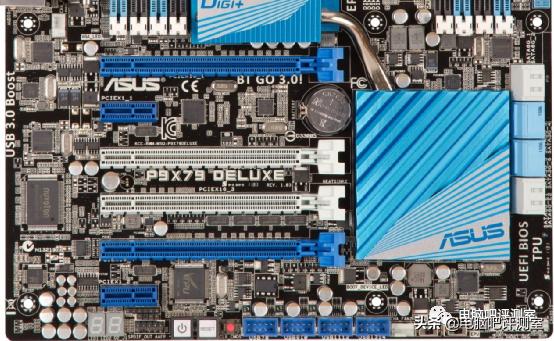

▲ 旗艦級的X79平臺最高支持48條PCI-E 2.0通道

最後一代內建PCI-E 2.0通道的處理器是10年前發售的酷睿i第二代SNB架構，比如i5-2400、i7-2600K、i7-3960X等，內嵌16條PCI-E 2.0通道用於直連獨立顯卡（i7-3960X是40條)。最後一代內建PCI-E 2.0通道的芯片組分別是英特爾平臺的H310（自帶6條PCI-E 2.0通道/H410已經升級成6條3.0通道）、AMD的B450（自帶6條PCI-E 2.0通道/B550已經升級成10條3.0通道）和X470（自帶8條PCI-E 2.0通道/X570已經升級成16條4.0通道）。

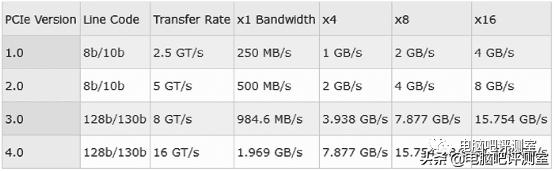

從速度上來說，2.0升級為3.0基本是翻倍，3.0升級為4.0基本也是翻倍，所以大致對比而言，PCI-E 2.0*16就是3.0*8，也就是4.0*4的樣子。這個帶寬對於RTX3060級別以下的顯卡並不會產生明顯的性能損耗。再者，PCI-E 2.0時代的最強遊戲CPU應該是i7-3970X，即使是2.0時代的頂級旗艦放到現在也就是8代6核6線程i5-8400的水準，處理器本身已經無法很好支撐中高端顯卡的性能發揮。

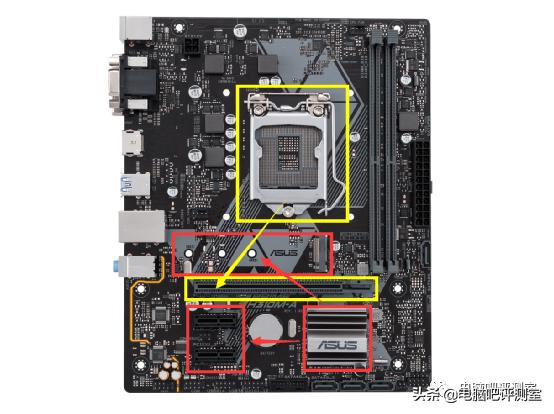

▲ H310主板接口的通道分配示意圖，其他英特爾主板同理/英特爾11代除外

即使是H310（支持8代、9代CPU）、B450、X470（支持銳龍1-4代），獨顯插槽因為是直連CPU，所以根據CPU提供的16條3.0直連通道，獨顯插槽就是3.0*16的速度。芯片組內建的2.0通道隻是給主板上集成的那些X1短接口以及M.2（AMD第一根M.2直連CPU，第二根才走芯片組通道；英特爾除11代可能會有1個直連通道M.2接口外，其餘均走芯片組通道）。

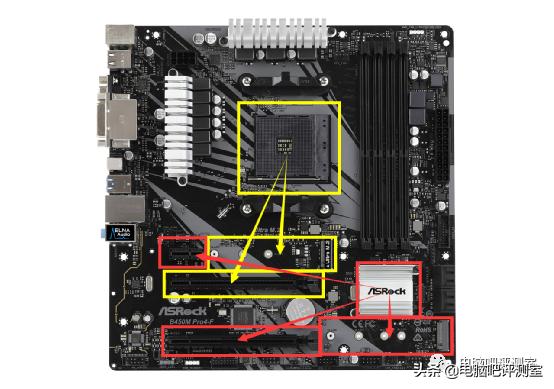

▲ B450/X470主板接口的通道分配示意圖，其他AMD主板同理

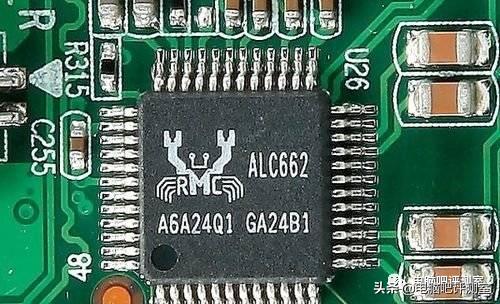

【4】ALC662聲卡

瑞昱的ALC662集成聲卡誕生於14年前，定位入門，最初是針對微軟Windows Vista系統而設計，後來陸續衍生出瞭多個版本型號。

ALC662作為第一代集成式HD高清聲卡，支持5.1聲道高清音頻，具備三個立體聲DAC、兩個立體聲ADC、模擬輸入輸出、三個耳機放大器，支持16/20/24-bit SPDIF輸出，采樣率最高96kHz，支持卡拉OK模式、環境模擬、均衡器、3D定位音效、杜比Digital Live、DTS CONNECT。

ALC662盡管已經14年高齡，但應用仍然十分廣泛，尤其是在七彩虹、銘瑄、昂達、梅捷等品牌主板上。其他廠商則基本都在用ALC887、ALC897（取代ALC887）、ALC892、ALC1200、ALC1150、ALC1220等更主流產品，ALC662已於2020年停產。

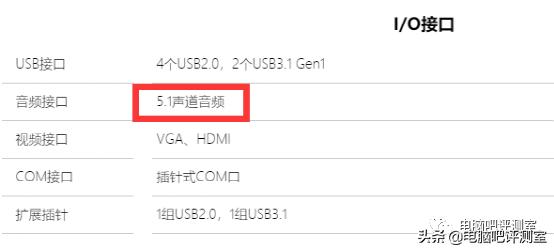

即使主板廠商不寫明ALC662，你從5.1聲道這個描述就能直接推斷瞭，因為除瞭ALC662，上文提及的其他集成聲卡都至少是7.1聲道。至於聲道的多少，對於普通消費者而言完全沒有意義，芯片本身的素質才是音質好壞的關鍵，無論怎樣，ALC662都是聽個響級別的產品，比較優秀的產品是ALC1150和ALC1220。

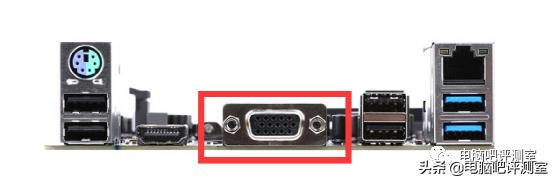

【5】VGA接口

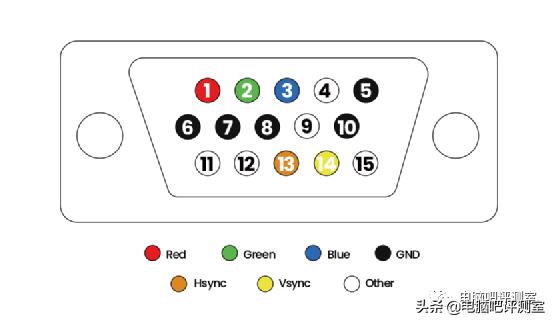

爛大街的模擬信號顯示輸出接口——VGA誕生於34年前，當下依然是各種略帶商用性質或入門級主板的標配顯示輸出接口。

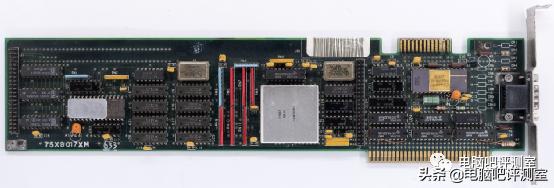

▲ IBM PS/2顯示卡誕生於1987年4月，用於適配當時發售的286電腦

VGA接口一般是藍色的，但現在的廠商為瞭B格一般刷成黑色居多。VGA接口因為屬於模擬信號輸出，而和HDMI、DP等數字接口不同，所以板載一個VGA顯示輸出還需要有對應的信號轉換芯片，成本其實就上去瞭。

主流獨立顯卡除瞭GT710等性能超鬼的亮機卡外，很早就已經剔除該接口。VGA在過去幾十年的時間裡能力其實已經有過提升，但即使開發到頂，也不如初始版本的HDMI、DP等高清數字接口來得強大，被全面取代也隻是時間上的問題。VGA本身可以很好地支持1080P分辨率，而商用領域又不願意投更多的預算在顯示器部分，因此VGA被續瞭很多波命，隻要1080P不倒，VGA就依然會有用武之地。
